集水桝用スラブ・底版

サイズ別標準製造寸法

ます穴	壁厚 (mm)
(A×B)	120	150	200	250
300×300	●	●
400×400	●	●
450×450	●	●
500×500		●
600×600		●	●	●
700×700		●	●	●
800×800		●	●	●
900×900		●	●	●
1000×1000		●	●	●
1100×1100		●	●	●
1200×1200		●	●	●
1300×1300		●	●	●
1400×1400			●	●
1500×1500			●	●
1600×1600			●	●
1700×1700			●	●
1800×1800			●	●
1900×1900			●	●
2000×2000			●	●

異形サイズ別標準製造寸法

ます穴	壁厚 (mm)
(A×B)	150	200	250
600×700~1200	●	●
700×800~1200	●	●
800×900~1200	●	●
900×1000~1200	●	●
1000×1100~1200	●	●	●
1100×1200	●	●	●
1000×1300~2000		●	●
1100×1300~2000		●	●
1200×1400~2000		●	●
1300×1400~2000		●	●
1400×1500~2000		●	●
1500×1600~2000		●	●
1600×1700~2000		●	●
1700×1800~2000		●	●
1800×1900~2000		●	●
1900×2000		●	●

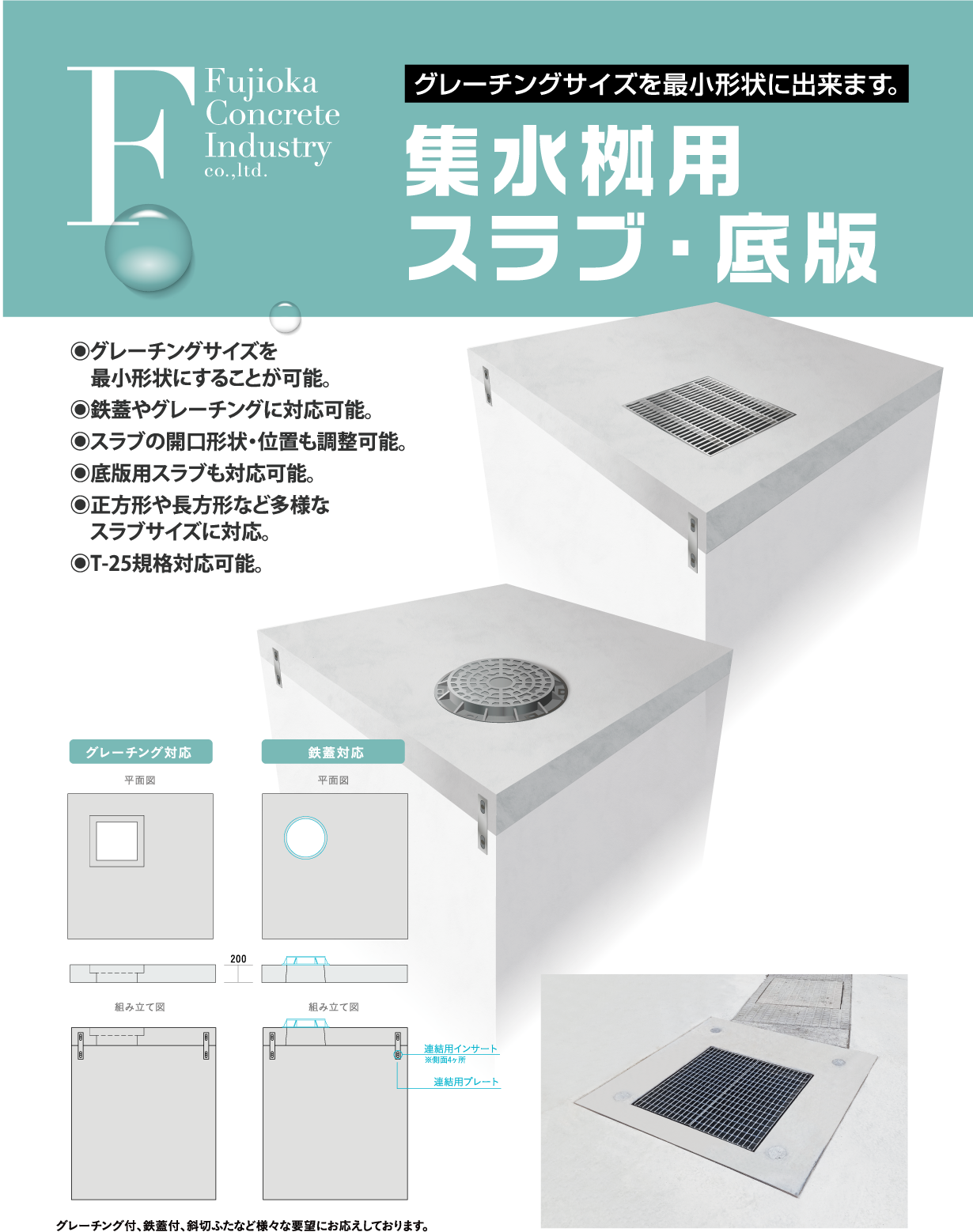

パンフレット（PDF）をダウンロード
