暗渠型ハイブリッド側溝（HB-BOX）

表面に施した縞鋼板模様が、
街路・公園・広場などの景観に自然に溶け込み、
滑り止め効果も発揮します。
T25横断対応可 商業施設の出入口など大型車の
横断走行にも耐えられます。
高集水&掃流設計 少雨でも泥を押し流し清掃手間激減。
景観対応仕上げ 滑り止め模様で街並みに自然に調和。
ガタツキ音ゼロ 側溝本体と蓋が一体化しているため、
車両走行時のガタつき音が発生しません。
トータルコスト縮減 補修部材不要・長寿命化で
LCC(ライフサイクルコスト)低減。

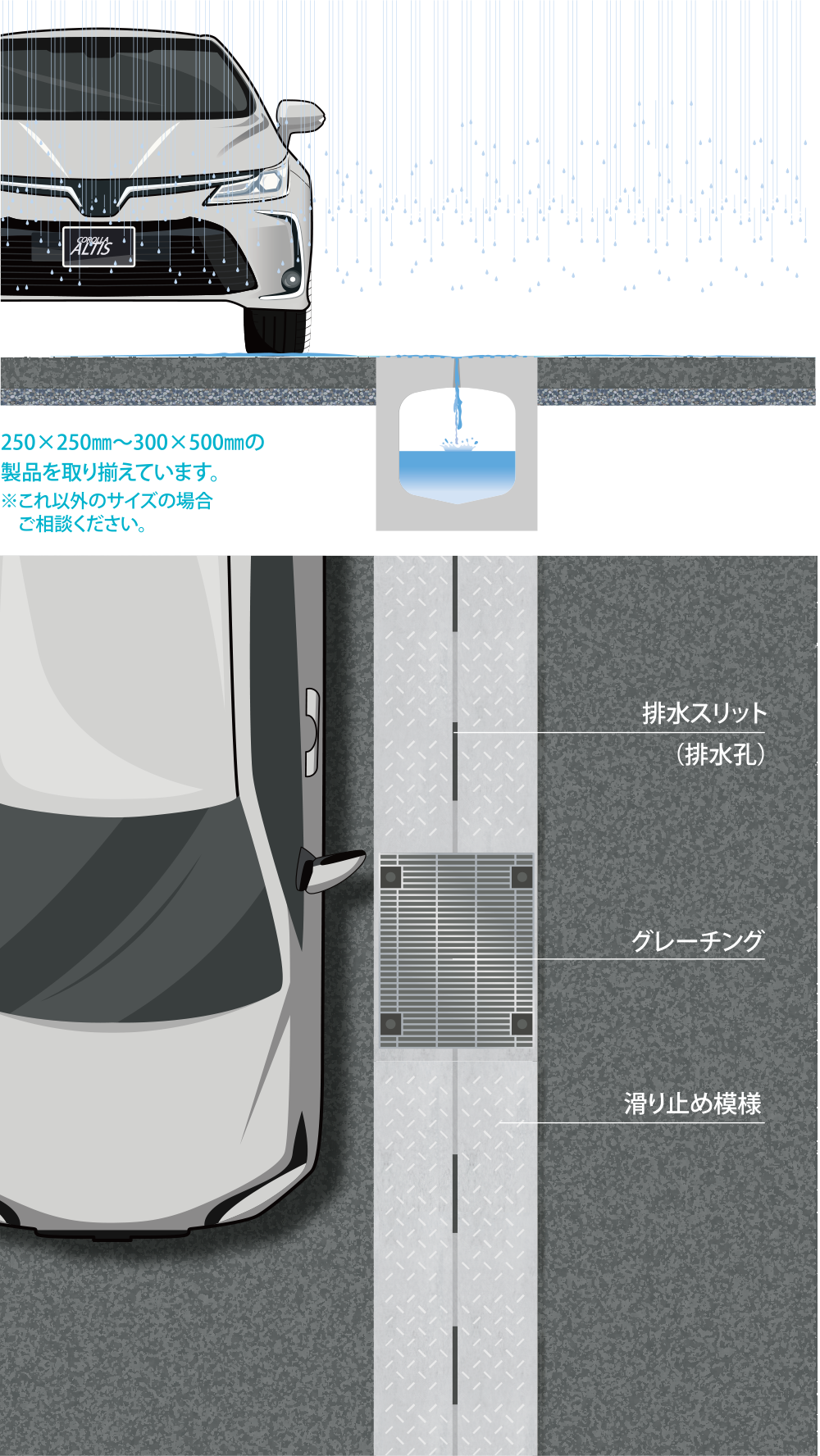

スリットによる排水 大雨時も安心排水。

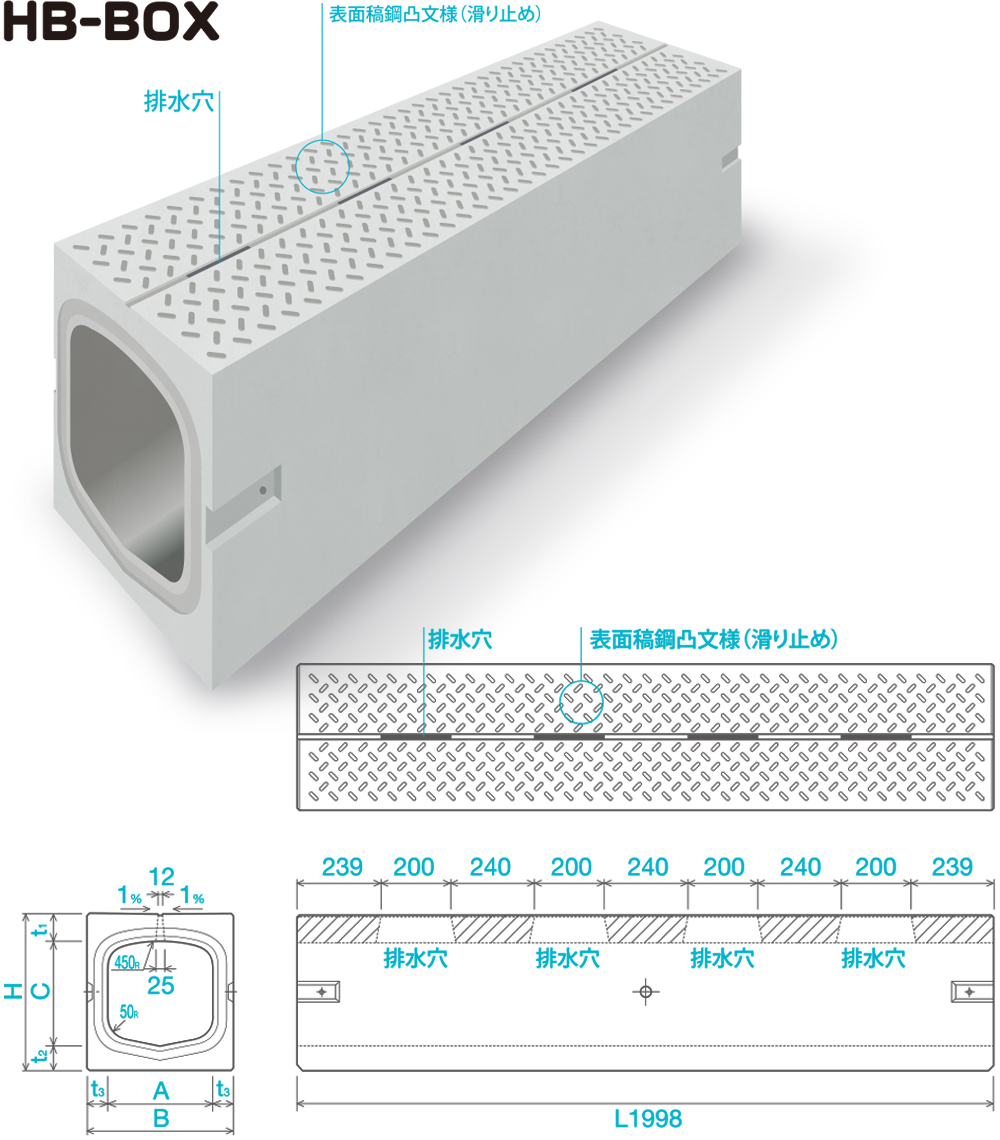

HB-BOX
※記載のないサイズについてはお問い合わせください

呼び名
B×H		 寸法(mm) 参考重量
(kg)
A B C t1 t2 t3 H
250×250 300 370 250 80 65 60 395 434
300×300 300 420 300 80 70 60 450 523
300×400 300 420 400 80 75 60 555 591
300×500 300 420 500 80 80 60 660 659
呼び名
B×H		 寸法(mm) 参考重量
(kg)
A B C t1 t2 t3 H
300×300 300 420 300 80 70 60 450 482
300×400 300 420 400 80 75 60 555 550
300×500 300 520 500 80 80 60 660 618
呼び名
B×H		 寸法(mm) 参考重量
(kg)
B H H1 H2 t
300×300 300 300 666 190 55 326
300×400 300 400 766 290 55 353
300×500 300 500 866 390 55 381
パンフレット（PDF）をダウンロード
暗渠型ハイブリッド側溝（HB-BOX） CADデータダウンロード

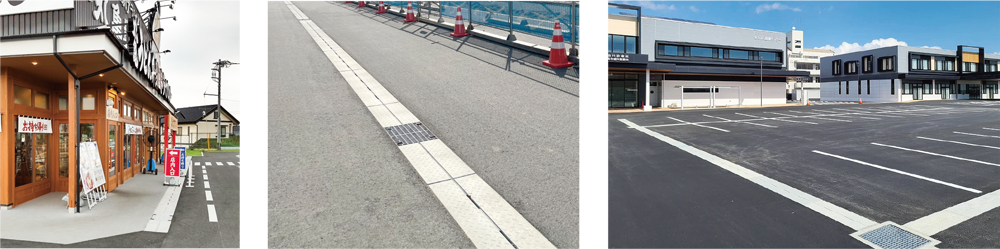

暗渠型ハイブリッド側溝（HB-BOX） 施工事例
