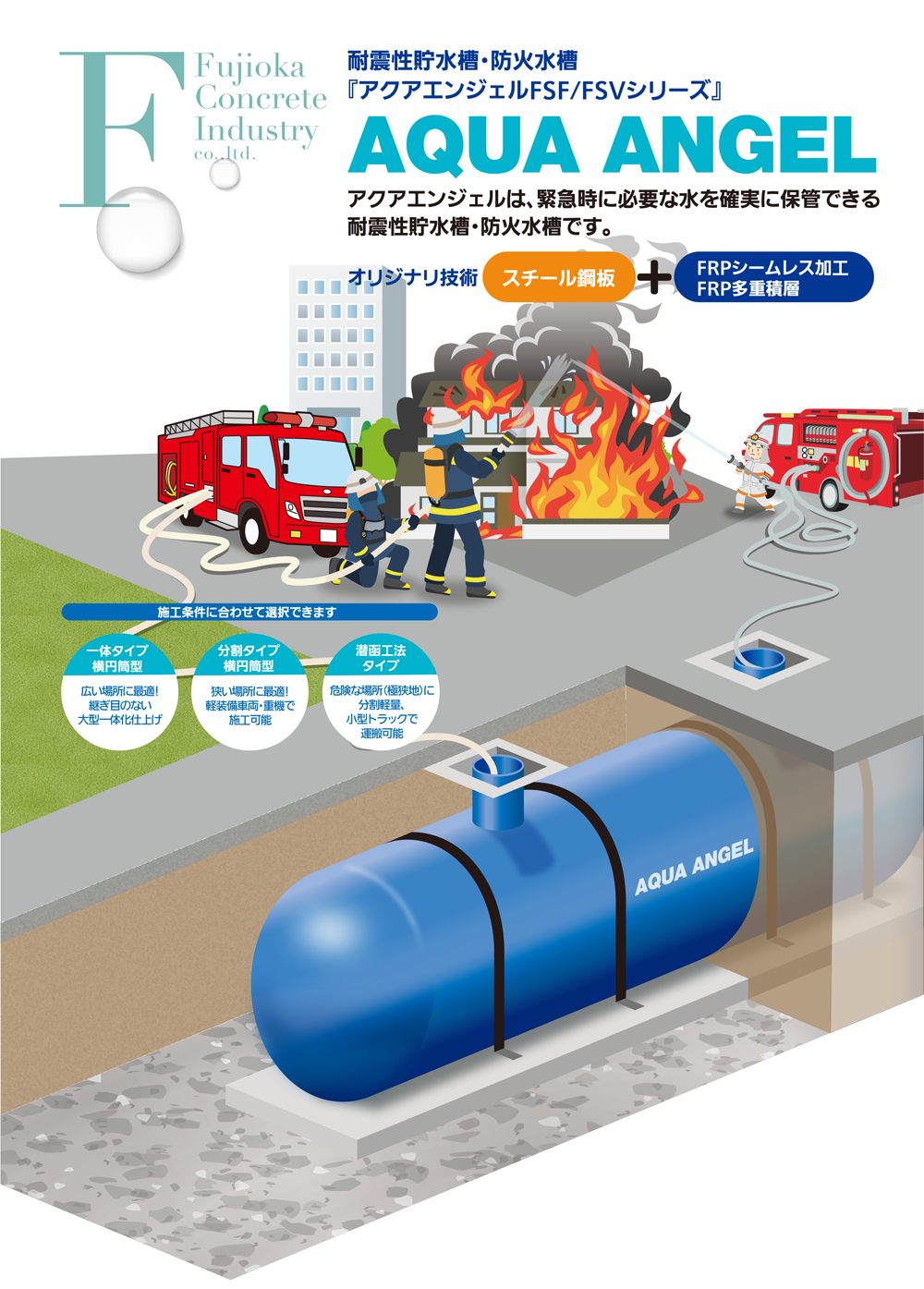

｢鉄とFRPの複合素材｣
地下タンク製造のノウハウを結集した耐震設計

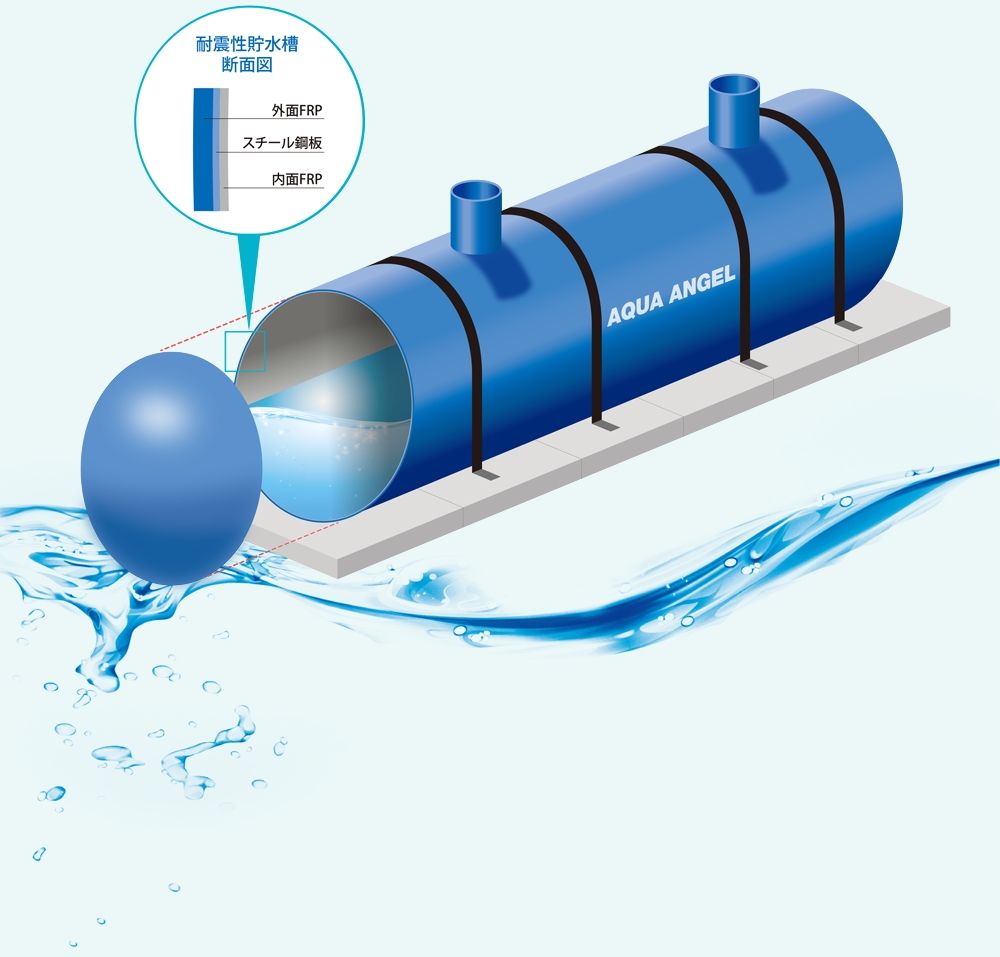

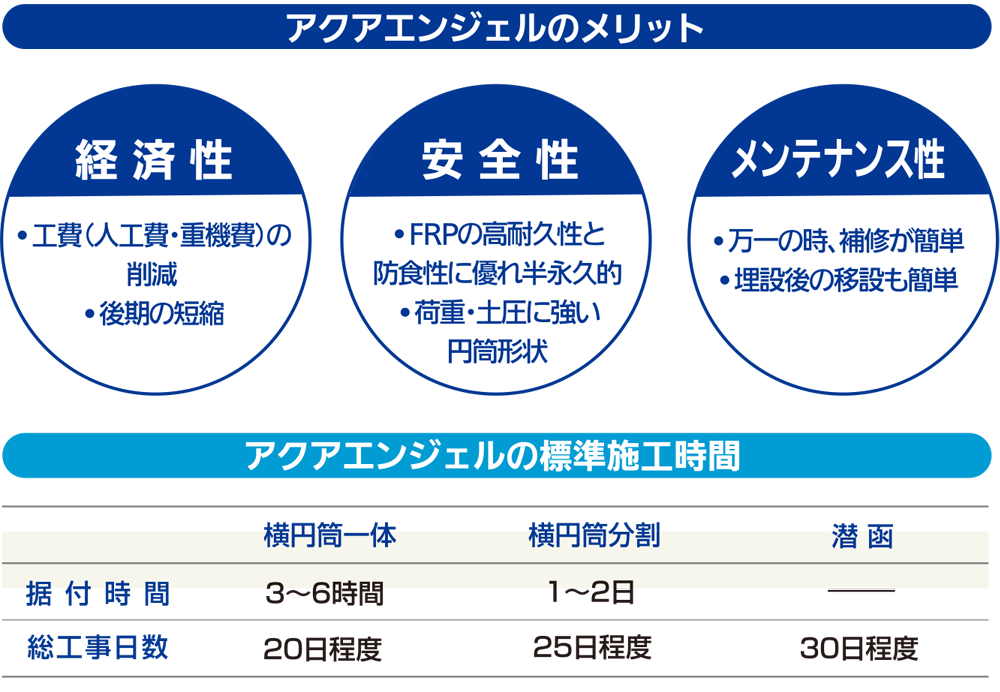

鋼板の堅牢さとFRPの耐腐食性を内外面に積層した三層構造により、
強靭性と高い防水性を実現。
弾力性に優れた鋼板の採用で耐震性にも優れ、
クラックの心配がありません。
さらに、内外面のFRPシームレス加工により電食を防止し、
円筒形状によって土圧・内圧にも強い構造です。

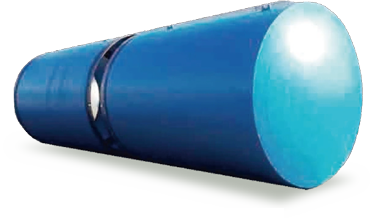

設置場所が広い場合に最適。
継ぎ目のない大型一体仕上げ。

●10tトラックや低床トレーラーにて搬入可能。
●地下水位や土被り条件により浮上防止施工を選択可能。

■ 仕様(単位mm)

種別		防火水槽	耐水性貯水槽
形式記号		FSF405	FSF415	FSF419	FSF607	FSF808	FSF1007
容量		40㎥型	40㎥型	40㎥型	60㎥型	80㎥型	100㎥型
L		6,774	6,774	9,368	8,500	10,786	13,834
φ		2,972	2,972	2,420	3,222	3,222	3,222
L`		6,800	6,800	9,700	8,800	11,200	14,200
W		3,300	3,300	2,800	4,000	4,000	4,000
土被り	I型	400〜	400〜	350〜	500〜	500〜	500〜
	II型（T20）	500〜	500〜	500〜
	III型（T25）	1,000〜	1,000〜	700〜
重量		6.3t	6.3t	5.3t	7.8t	9.8t	12.1t
認定番号		防−97230−1号	耐−00009号	耐−12004-1号	耐−10002号	耐−12001号	耐−10001号

※L、φ寸法は、設計FRP被覆厚み:2mmとした場合での外形寸法です。※L`、W寸法は基礎ベースの寸法です。捨てコン及び砕石の寸法は含んでおりません。※L`、W寸法は、地下水位の状況及び施工方法により長さが変わる場合があります。
※FSF607、FSF808及びFSF1007の土被りは最高2,000mmです。それ以外における型式の土被りは最高1,500mmです。
※ピットは、現場及び用途に合わせて1〜2個の範囲で取付けとなります。
※重量はピットを2個、調整金具（最大長）2個取付け、FRP被覆込みでの値です。
※予告なく、機種・規格が変更になることもありますので、ご了承ください。

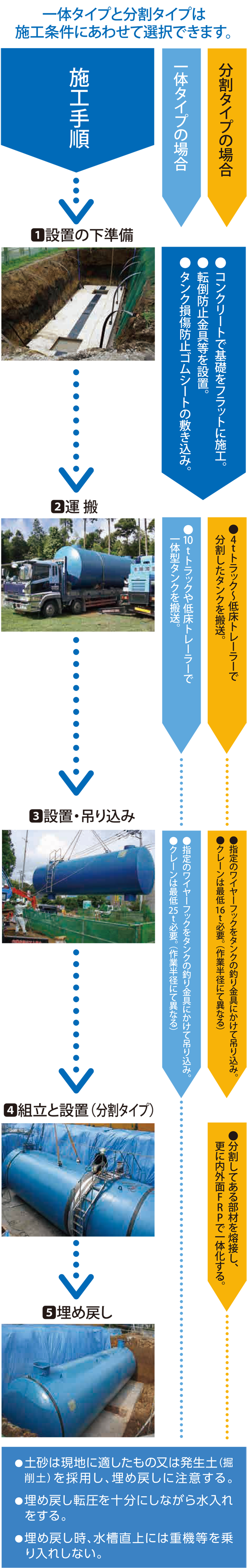

搬入路が狭い場合に最適!
軽装備車両・重機で施工可能。

●最小4tトラック~低床トレーラーにて搬入可能。
●地下水位や土被り条件により浮上防止施工を選択可能。

■ 土被り・地下水位の関係/ドライ可能条件（単位m）

土被り	防火水槽	耐水性貯水槽
	地下水位	地下水位
	FSF405	FSF415	FSF419	FSF607	FSF808	FSF1007
0.35	-	-	1.4	-	-	-
0.4	1.7	1.7	1.4	-	-	-
0.5	1.7	1.7	1.4	1.8	1.8	1.9
0.6	1.6	1.6	1.3	1.8	1.8	1.8
0.7	1.6	1.6	1.2	1.7	1.8	1.8
0.8	1.5	1.5	1.1	1.7	1.7	1.7
0.9	1.5	1.5	1.1	1.6	1.6	1.7
1.0	0.9	0.9	0.6	1.1	1.2	1.2
1.1	0.8	0.8	0.5	1.0	1.1	1.1
1.2	0.7	0.7	0.5	0.9	1.0	1.1
1.3	0.7	0.7	0.4	0.9	0.9	1.0
1.4	0.6	0.6	0.3	0.8	0.8	0.9
1.5	0.5	0.5	0.2	0.7	0.8	0.8
1.6	-	-	-	0.6	0.7	0.8
1.7	-	-	-	0.5	0.6	0.7
1.8	-	-	-	0.5	0.5	0.6
1.9	-	-	-	0.4	0.5	0.5
2.0	-	-	-	0.3	0.4	0.4

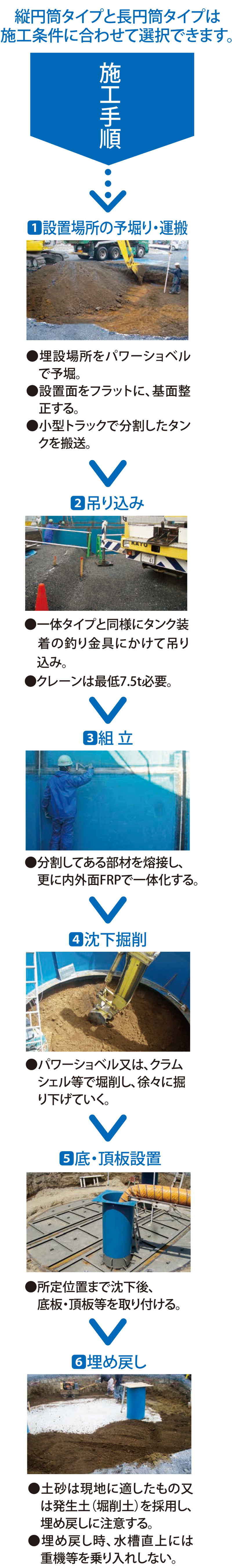

設置場所が狭い場合や
搬入路が狭い場合に最適。
分割軽量、小型トラックで運搬可能。

●現場が狭い場所、搬入路に適している
●土留めが不要のため、施工費の節減
●部材が軽いため、2~4tトラックにて搬入可能
●小型クレーンにて設置可能
●軟弱地盤にも設置可能

■ 仕様(単位mm)

種別		防火水槽	耐震性貯水槽
形式記号		FSV40	FSV42	FSV44	FSV60	FSV100
容量		40㎥型	40㎥型	40㎥型	60㎥型	100㎥型
L		4,820	4,318	4,818	5,525	6,375
H`		3,356	4,004	3,364	3,707	4,417
H		2,429	3,000	2,442	2,777	3,387
φ		4,645	4,200	4,645	5,350	6,200
必要最低土被り	I型	0	500	0	0	0
	II型(T-14)	200	-	-	-	-
	II型(T-20)	400	500	400	400	400
	III型(T-25)	600	1000	600	600	600
重量		8.1t	8.4t	6.2t	10.5t	13.7t
認定番号		防-99267号	耐-02108-1号	耐-15002号	耐-00143号	耐-99129号

※L寸法は、掘削用治具部最大外径寸法です。※縦円筒型の型式における土被りは、最高1,500mmです。
※重量はピットを2個、調整金具（最大長）2個取付け、FRP被覆込みでの値です。
※ピットは、現場及び用途に合わせて1〜2個の範囲で取付けとなります。
※H`寸法は、地下水位の状況及び施工方法により長さが変わります。
※予告なく、機種・規格が変更になることもありますので、ご了承ください。

■ 土被り・地下水位の関係(単位m)

耐水性貯水槽
土被り	地下水位
土被り	FSV41	FSV42	FSV44	FSV60	FSV100
0	1.3	-	1.3	1.6	2.0
0.1	1.2	-	1.3	1.5	2.0
0.2	1.2	-	1.2	1.5	1.9
0.3	1.2	-	1.2	1.4	1.9
0.4	1.1	-	1.1	1.4	1.8
0.5	1.1	1.4	1.1	1.3	1.8
0.6	1.0	1.4	1.0	1.3	1.7
0.7	1.0	1.3	1.0	1.2	1.7
0.8	0.9	1.3	0.9	1.2	1.7
0.9	0.9	1.2	0.9	1.1	1.6
1.0	0.8	1.2	0.8	1.1	1.6
1.1	0.7	1.2	0.7	1.0	1.5
1.2	0.6	1.1	0.7	1.0	1.5
1.3	0.6	1.0	0.6	0.9	1.4
1.4	0.5	1.0	0.5	0.8	1.4
1.5	0.4	0.9	0.5	0.7	1.3

※FSV40の浮力計算については、都度、お問い合わせください。

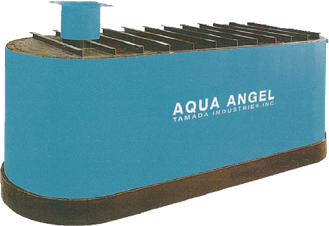

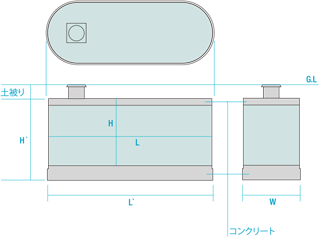

■ 仕様(単位mm)

種別		耐水性貯水槽
型式記号		FSV43
容量		40㎥型
L		7,140
10φ		3,499
L		2,600
W		7,022
土被り	I型	2,568
	II型(T20)	350
	III型(T25)	701
重量		8.3t
認定番号		耐-04001-1号

※長円筒型の型式における土被りは、最高1,500mmです。

■ 土被り・地下水位の関係(単位m)

耐水性貯水槽
土被り	地下水位
土被り	FSV43
0.35	1.2
0.4	1.2
0.5	1.2
0.6	1.1
0.7	1.1
0.8	1.0
0.9	1.0
1.0	0.9
1.1	0.9
1.2	0.8
1.3	0.7
1.4	0.6
1.5	0.6

※FSV40の浮力計算については、都度、お問い合わせください。
